Wälzlagerdarstellung

.

Bei der Schnittdarstellung ist zu beachten, dass die Wälzkörper nicht schraffiert dargestellt werden.

Bei der vereinfachten Darstellung, zeigt der lange Strich die Achse des Wälzkörpers und der kurze Strich die Lage und die Anzahl der nebeneinander verlaufenden Wälzkörper.



Rillenkugellager



Vereinfachte Darstellung
Schnittdarstellung
Abbildung



Schrägkugellager



Vereinfachte Darstellung
Schnittdarstellung

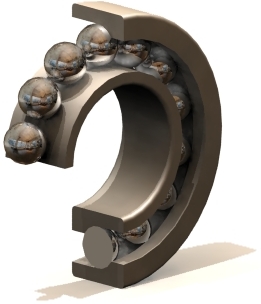

Abbildung



Axial-Rillenkugellager



Vereinfachte Darstellung
Schnittdarstellung
Abbildung



Kegelrollenlager



Vereinfachte Darstellung
Schnittdarstellung
Abbildung
