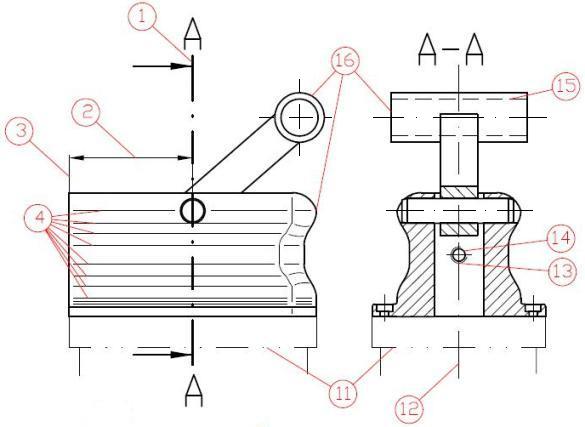

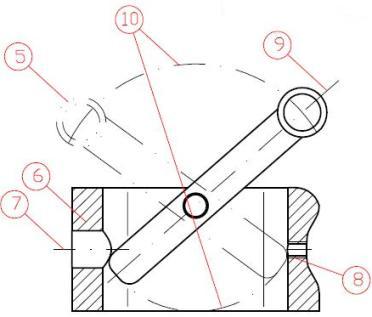

Beispiele für Linien in technischen Zeichnungen





1. Kennzeichnung der Schnittebene (Strichpunktlinie ; Linie breiter als von sichtbaren Kanten)

9. Symmetrielinie(schmale Strichpunktlinie)





2. Maßlinie ( schmale Vollinie)



10. Trajektorie(Bewegungsverlauf)(schmale Strichpunktlinie)

3. Maßhilfslinie (schmale Vollinie)



11. Umrisse von angrenzenden Teilen (schmale Strichzweipunktlinien)

4. Lichtkanten (schmale Vollinie)



12. Symmetrielinie (schmale Strichpunktlinie)



5. Extremstellung des beweglichen Teils (schmale Strichzweipunktlinie)

13. Gewindelinie (schmale Vollinie)



6. Schraffur (schmale Vollinie)



14. Gewindekernloch(breite Vollinie)



7. Mittellinie(schmale Strichpunktlinie)



15. Verdeckte Kanten (schmale Strichlinie)



8. Gewindelinie(schmale Vollinie)



16. Sichtbare Kanten (breite Vollinie)





Alle Angaben ohne Gewähr auf Richtigkeit. Falls sie einen Fehler gefunden haben schreiben sie uns bitte eine E-Mail unter Kontakt.
