Siemens NX 8.5 - Extrudierter Körper Teil 4 / Skizze -Rechteck - Verrundung

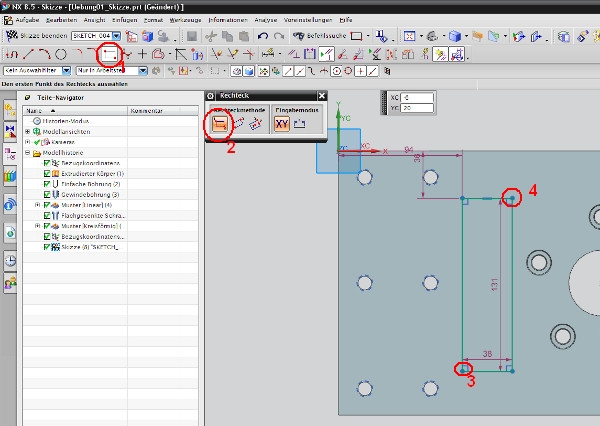

Wählen Sie "Extrudierter Körper" und klicken Sie die obere Fläche an.Klicken Sie auf "Rechteck" (1) und wählen "Durch 2 Punkte" (2) aus. Klicken Sie danach ungefähr (3) und (4) an.

Klicken Sie auf "Verrundung" (1). Klicken Sie die beiden Linien (2) (3) an und ziehen den Radius nach innen. Die anderen drei Ecken bearbeiten Sie mit den gleichen Arbeitsschritten.
